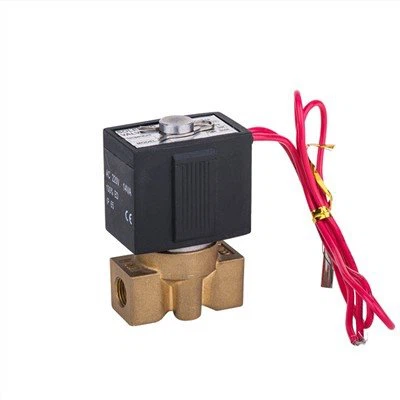

Driftsprinsipp for pneumatisk magnetventil

Arbeidsposisjonen til den pneumatiske magnetventilen (magnetventil på eller av) refererer faktisk til posisjonen til ventilkjernen til den pneumatiske magnetventilen.

Ventilkjernen er i posisjon a når spolen ikke er slått på, og i posisjon B når spolen er slått på. Når ventilkjernen til den pneumatiske magnetventilen er i forskjellige posisjoner, spiller den en rolle i å koble eller lukke grensesnittene på ventilhuset. For eksempel betyr magnetventilen med to posisjoner at spolen til magnetventilen har to forskjellige arbeidsposisjoner (på eller av). For den pneumatiske magnetventilen er det den energiserte tilstanden og den deaktiverte tilstanden til magnetventilen; For ventilen den styrer, er det åpning og lukking av ventilen. Toveis og treveis magnetventiler refererer til to eller tre kanalporter på ventilhuset til pneumatiske magnetventiler. Den to-posisjons toveis magnetventilen har to kanaler, en inn og en ut, som er den vanligste pneumatiske magnetventilen; Den to posisjons treveis magnetventilen har tre kanaler på én inn og to ut, hvorav de to utkanalene normalt er henholdsvis åpne og normalt lukkede. Tilsvarende refererer treveis, fireveis og femveis også til antall væskekanaler på ventilhuset.
